Vue d'Ensemble de l'Architecture

IceGate est un moteur de lac de données d'observabilité qui stocke les logs, traces, métriques, événements et opérations LLM dans des tables Apache Iceberg avec DataFusion comme moteur de requêtes.

Principes de Conception

  • Séparation Calcul-Stockage : Mise à l'échelle indépendante du traitement et du stockage
  • Standards Ouverts : Construit sur Apache Iceberg, Arrow, Parquet et OpenTelemetry
  • Économique : L'architecture basée sur le stockage objet minimise les coûts d'infrastructure
  • Transactions ACID : Support complet des transactions sans base de données OLTP dédiée

Contexte Système

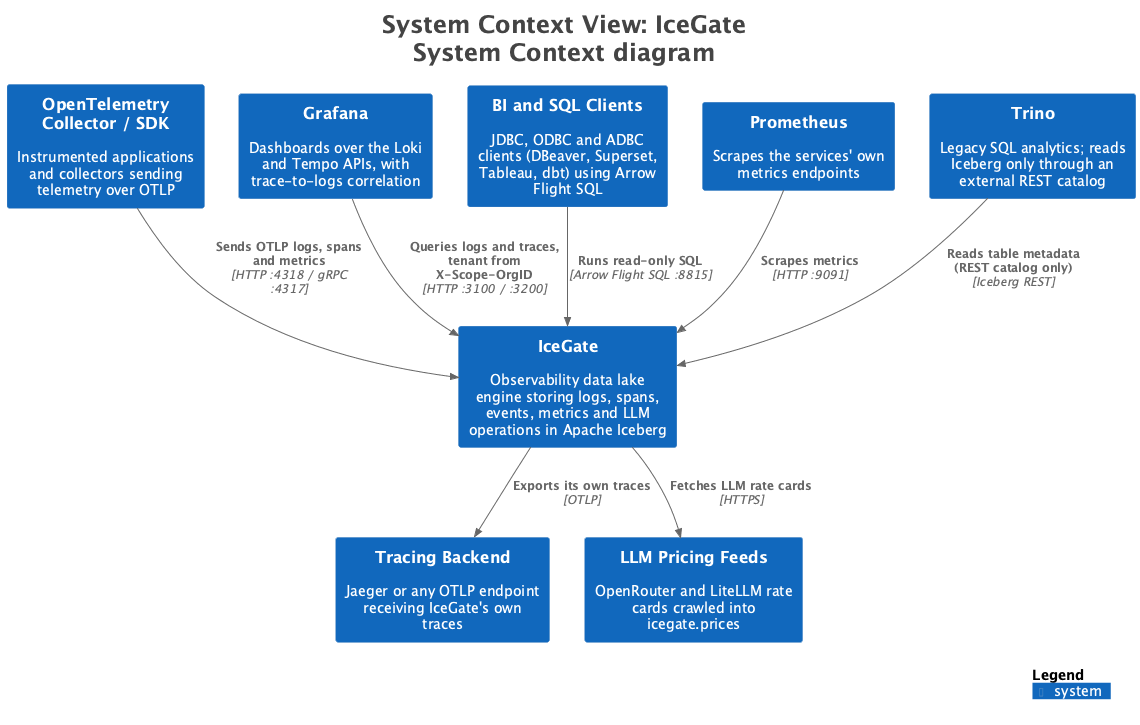

Contexte Système

Diagramme des Conteneurs

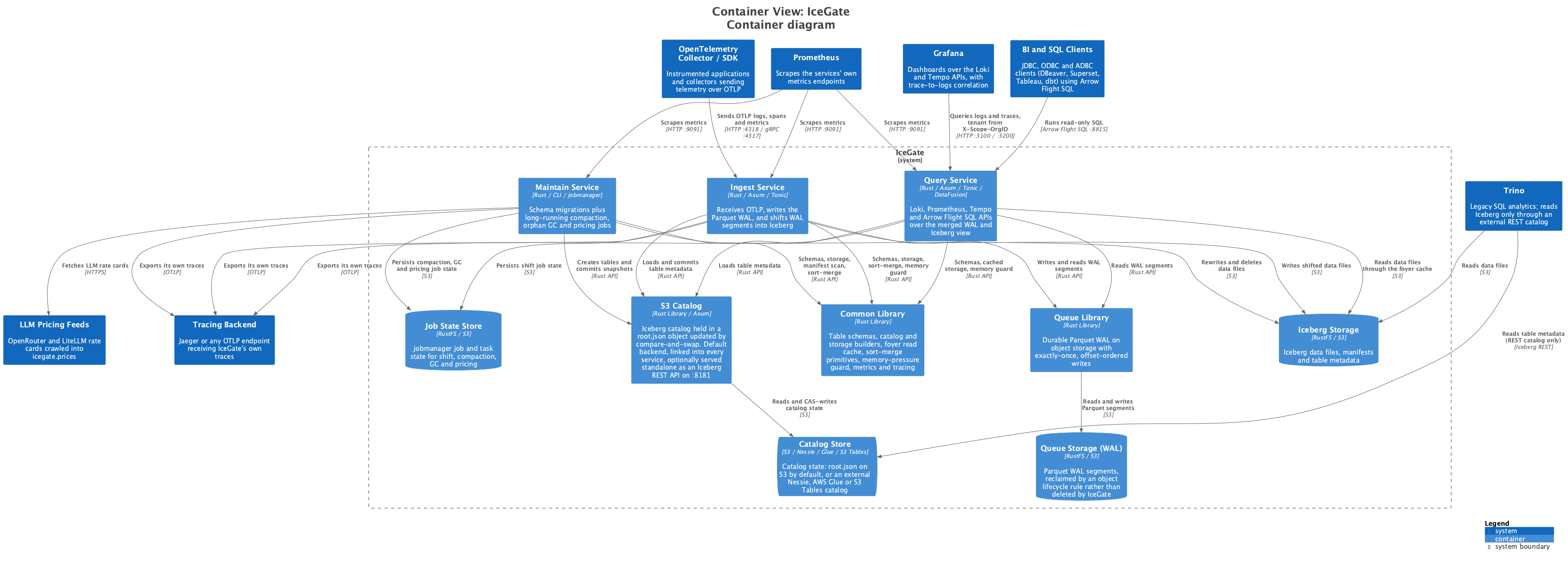

Conteneurs

Détails des Composants

Service Ingest

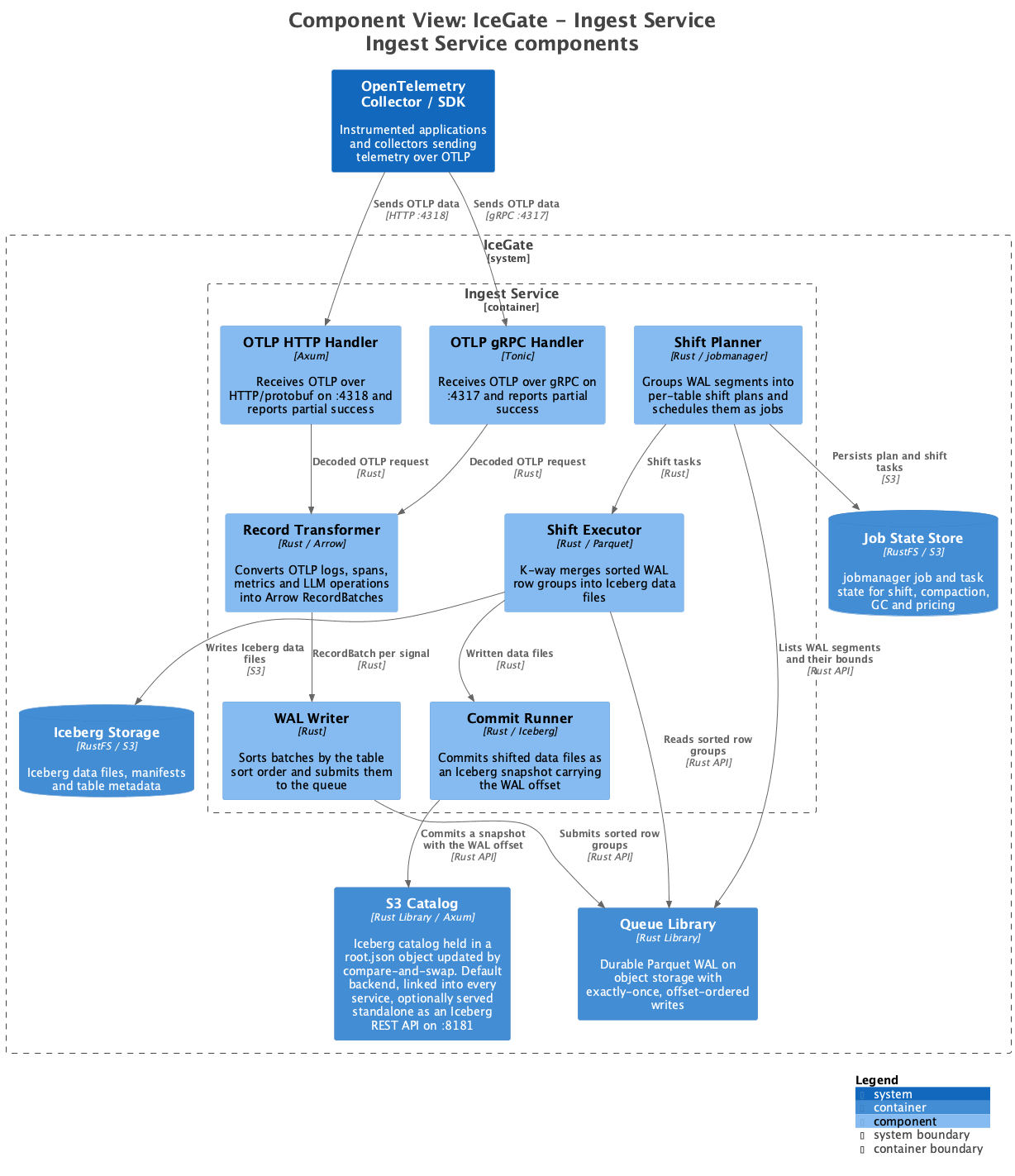

Composants Ingest

Objectif : Accepter les données d'observabilité via OpenTelemetry Protocol (OTLP)

  • Protocoles : OTLP HTTP (port 4318), OTLP gRPC (port 4317)
  • Garantie de Livraison : Exactly-once
  • Chemin d'Écriture : Données → WAL (Parquet) → Stockage Objet

Le Write-Ahead Log (WAL) stocke les données sous forme de fichiers Parquet organisés pour la compatibilité avec la couche de stockage Iceberg. Les fichiers WAL peuvent être interrogés directement pour l'accès aux données en temps réel.

Service Query

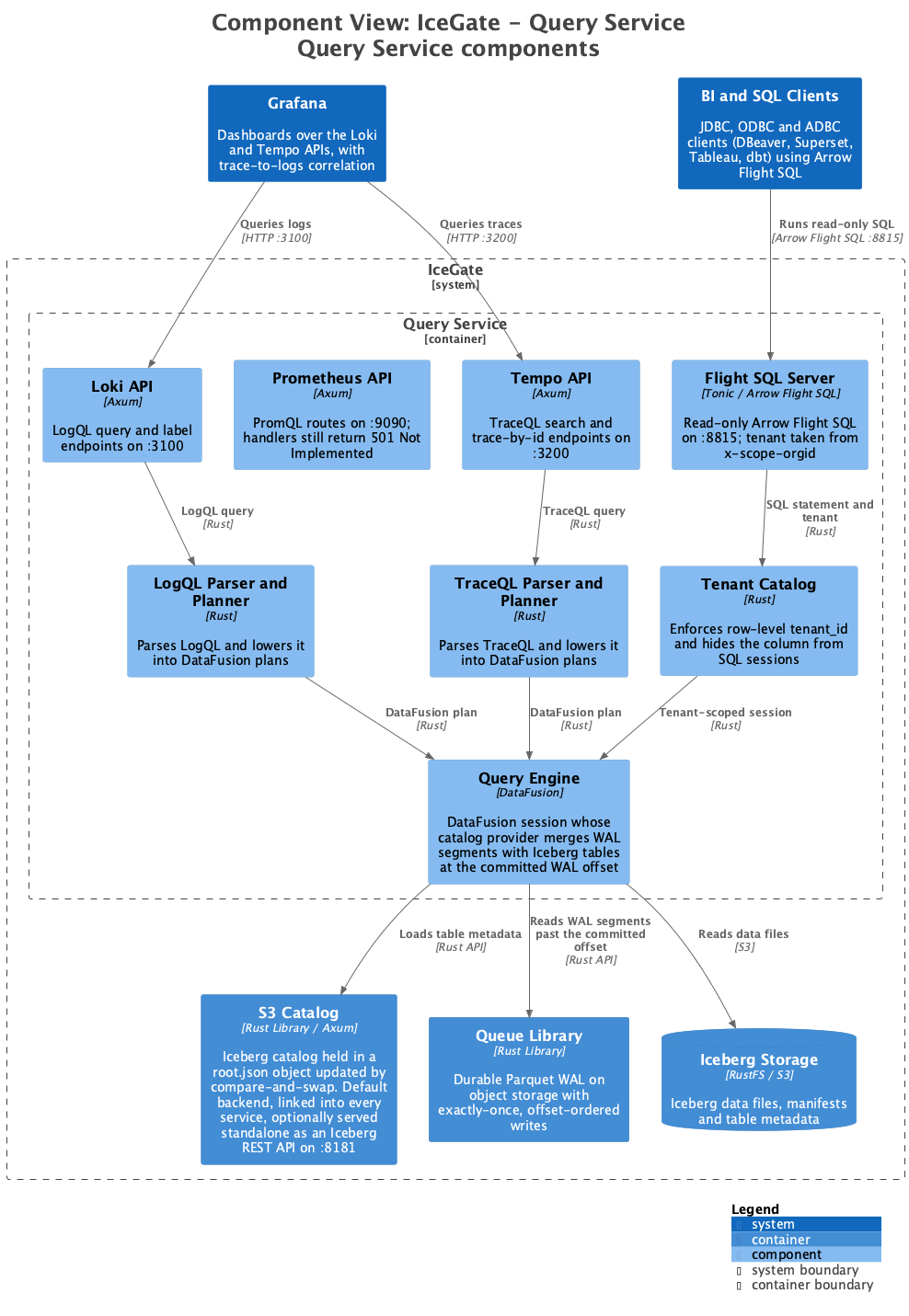

Composants Query

Objectif : Exécuter des requêtes sur les logs, traces, métriques et événements

  • Moteur : Apache DataFusion + Apache Arrow
  • APIs : Loki (3100), Tempo (3200), Arrow Flight SQL (8815) ; Prometheus (9090) expose ses routes mais ses handlers retournent encore 501 Not Implemented
  • Langages de Requête : LogQL, TraceQL, SQL ; PromQL planifié
  • Multi-tenance : Le tenant provient de l'en-tête X-Scope-OrgID, ou des métadonnées gRPC x-scope-orgid pour Flight SQL

Arrow Flight SQL est strictement en lecture seule - DDL et DML sont rejetés - et applique tenant_id au niveau des lignes à chaque scan, de sorte que les clients JDBC, ODBC et ADBC interrogent iceberg.icegate.<table> sans code client spécifique à IceGate.

Le service query lit depuis les deux sources :

  • WAL : Pour les données en temps réel (vieilles de quelques secondes)
  • Tables Iceberg : Pour les données historiques (shiftées et compactées)

La frontière entre les deux est l'offset WAL enregistré dans le résumé du snapshot Iceberg : une ligne est donc lue d'un seul côté et n'est jamais comptée deux fois.

Service Maintain

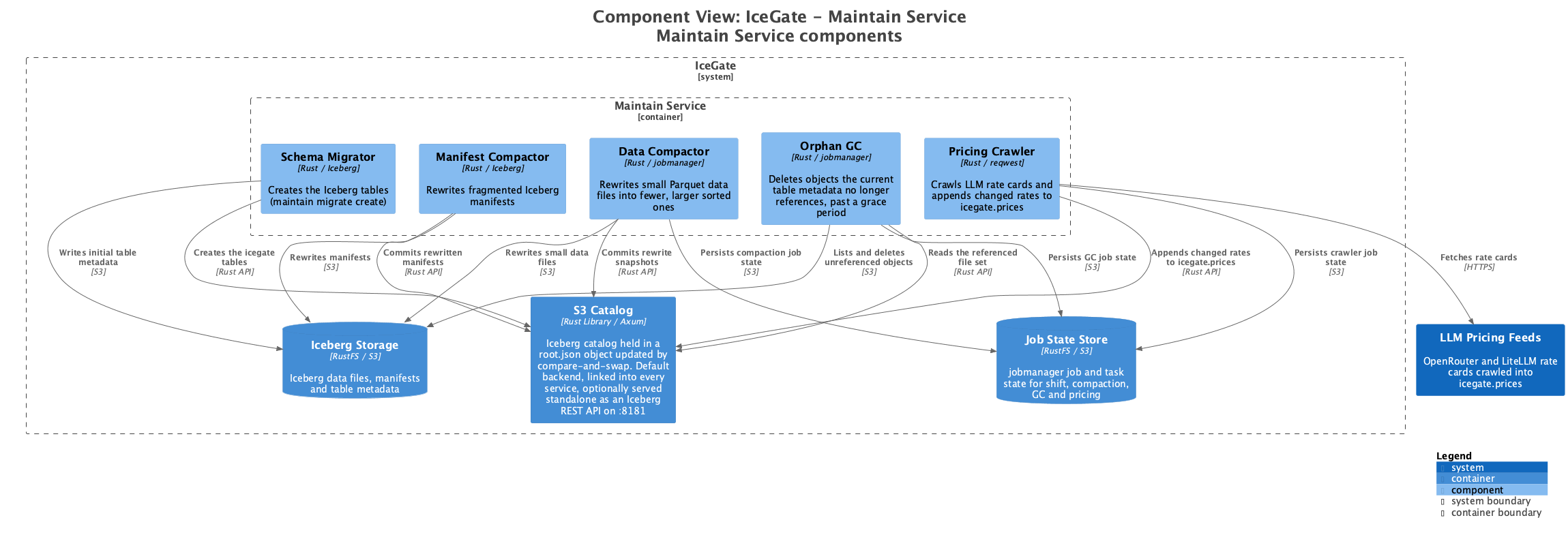

Composants Maintain

Objectif : Opérations de cycle de vie et d'optimisation des données

  • Migration de schéma : Création des tables Iceberg (maintain migrate create)
  • Compaction des données : Réécriture des petits fichiers Parquet en fichiers triés moins nombreux et plus volumineux
  • Compaction des manifests : Regroupement des manifests Iceberg fragmentés
  • GC des orphelins : Suppression des objets que les métadonnées courantes de la table ne référencent plus, une fois le délai de grâce écoulé
  • Crawler de tarifs : Collecte des grilles tarifaires LLM depuis des flux externes vers la table globale icegate.prices

La compaction, le GC et le crawler de tarifs s'exécutent chacun comme des jobs dont l'état réside dans le stockage objet, sous leur propre préfixe d'état de jobs.

Catalogue

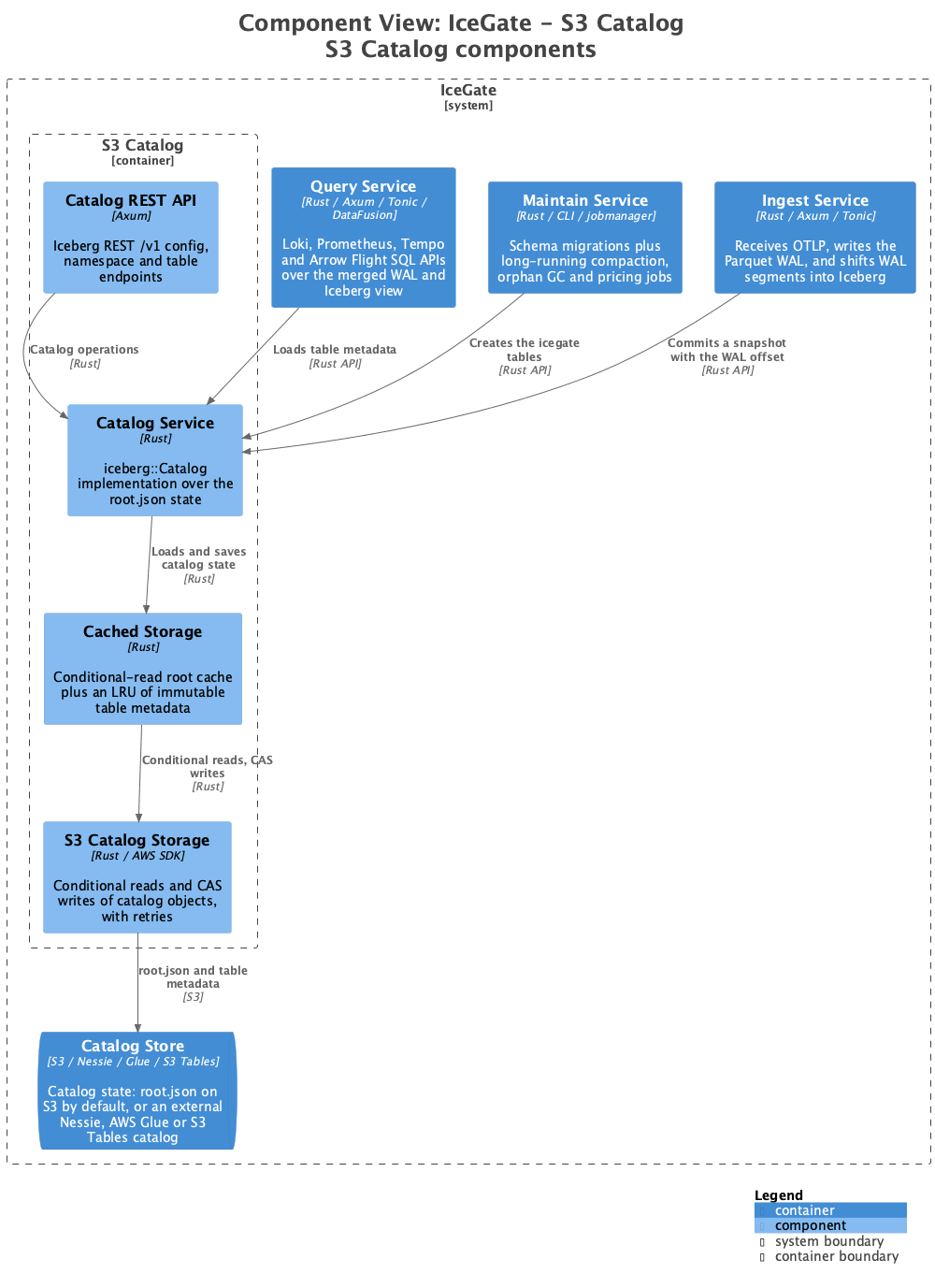

Composants Catalogue

Objectif : Organiser le lac de données avec des transactions ACID, sans base de données OLTP dédiée

  • Backend par défaut : Le catalogue S3 propre à IceGate - l'état du catalogue est un objet root.json mis à jour par compare-and-swap
  • Backends alternatifs : REST (Nessie), AWS S3 Tables, AWS Glue
  • Déploiement : Lié à Ingest, Query et Maintain par défaut ; optionnellement déployé de manière autonome comme serveur REST Iceberg sur le port 8181

Une lecture conditionnelle maintient à jour la racine du catalogue en cache ; les métadonnées de table sont immuables par emplacement et sont donc mises en cache inconditionnellement dans un LRU.

Service Alert (Planifié)

Objectif : Alertes basées sur des règles sur les données d'observabilité

  • Gestion des règles pour la définition des conditions d'alerte
  • Analyse en temps réel utilisant le service Query
  • Génération d'événements suivant les conventions sémantiques OpenTelemetry

Pile Technologique

Composant Technologie Objectif
Format de Table Apache Iceberg 0.9 Transactions ACID, voyage dans le temps, évolution de schéma
Moteur de Requêtes Apache DataFusion 52.2 Exécution de requêtes vectorisées
Format Mémoire Apache Arrow 57.0 Traitement de données sans copie
Format de Stockage Apache Parquet 57.0 Stockage en colonnes avec compression ZSTD
Ingestion OpenTelemetry 0.31 Protocole d'observabilité standard (gRPC + HTTP)
Interface SQL Arrow Flight SQL 57.0 SQL en lecture seule pour les clients JDBC, ODBC et ADBC
Catalogue Catalogue S3 (par défaut), Nessie, AWS S3 Tables, AWS Glue Backends de catalogue Iceberg ; celui par défaut conserve son état dans le stockage objet
Stockage Objet RustFS, ou tout stockage compatible S3 Segments WAL, données Iceberg, état du catalogue, état des jobs
Job Manager jobmanager (dépôt séparé) État des jobs shift, compaction, GC et tarifs, basé sur S3
Cache foyer 0.22 Cache hybride mémoire + disque pour les lectures S3
Langage Rust 1.92.0+ (édition 2024) Runtime haute performance et sûr en mémoire

Flux de Données

Flux d'Ingestion

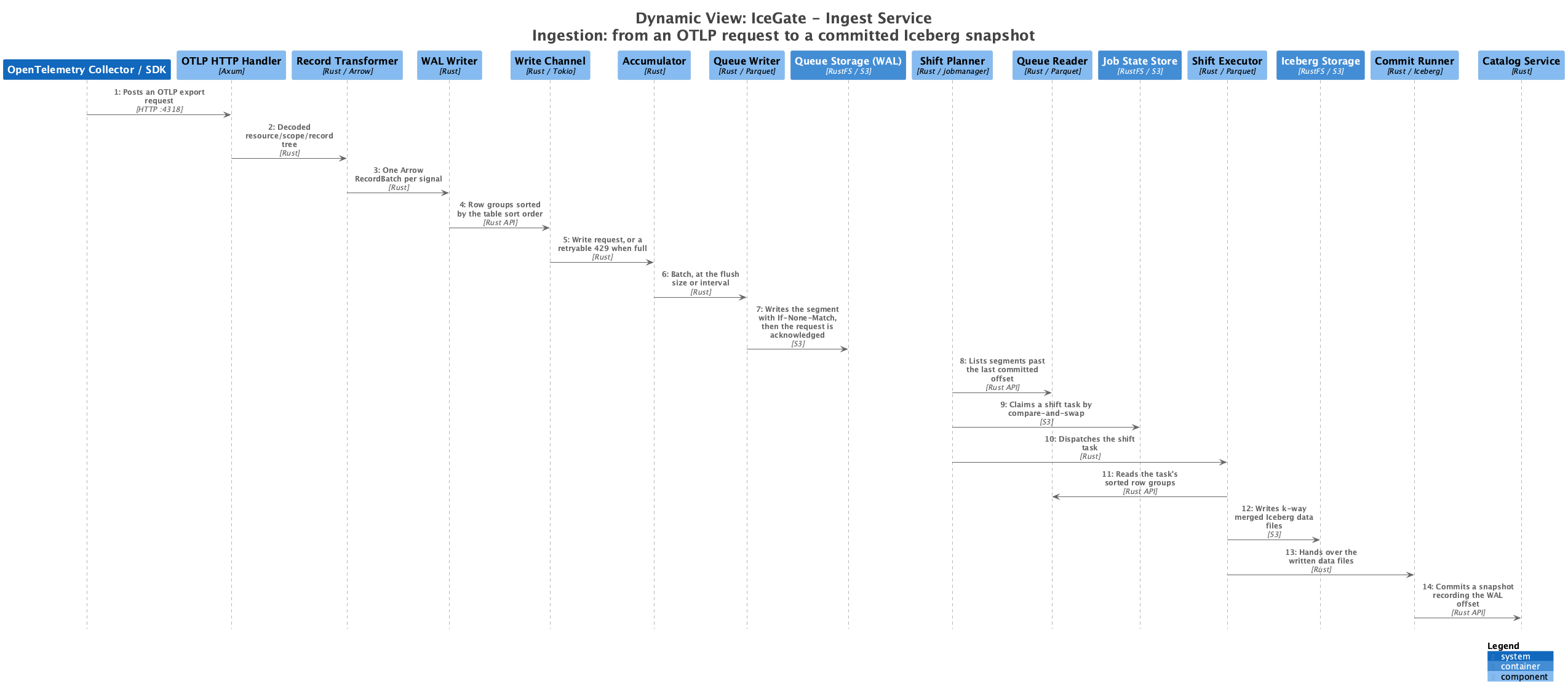

Séquence d'Ingestion

Les étapes 1 à 7 constituent le chemin d'écriture, acquitté dès que le segment WAL est écrit. Les étapes 8 à 14 sont le shift, qui s'exécute indépendamment de la requête.

  1. Le client envoie des données OTLP au service Ingest
  2. Ingest valide et transforme les données
  3. Les données sont écrites dans le WAL sous forme de fichiers Parquet
  4. L'accusé de réception est envoyé au client (exactly-once)

Flux de Requêtes

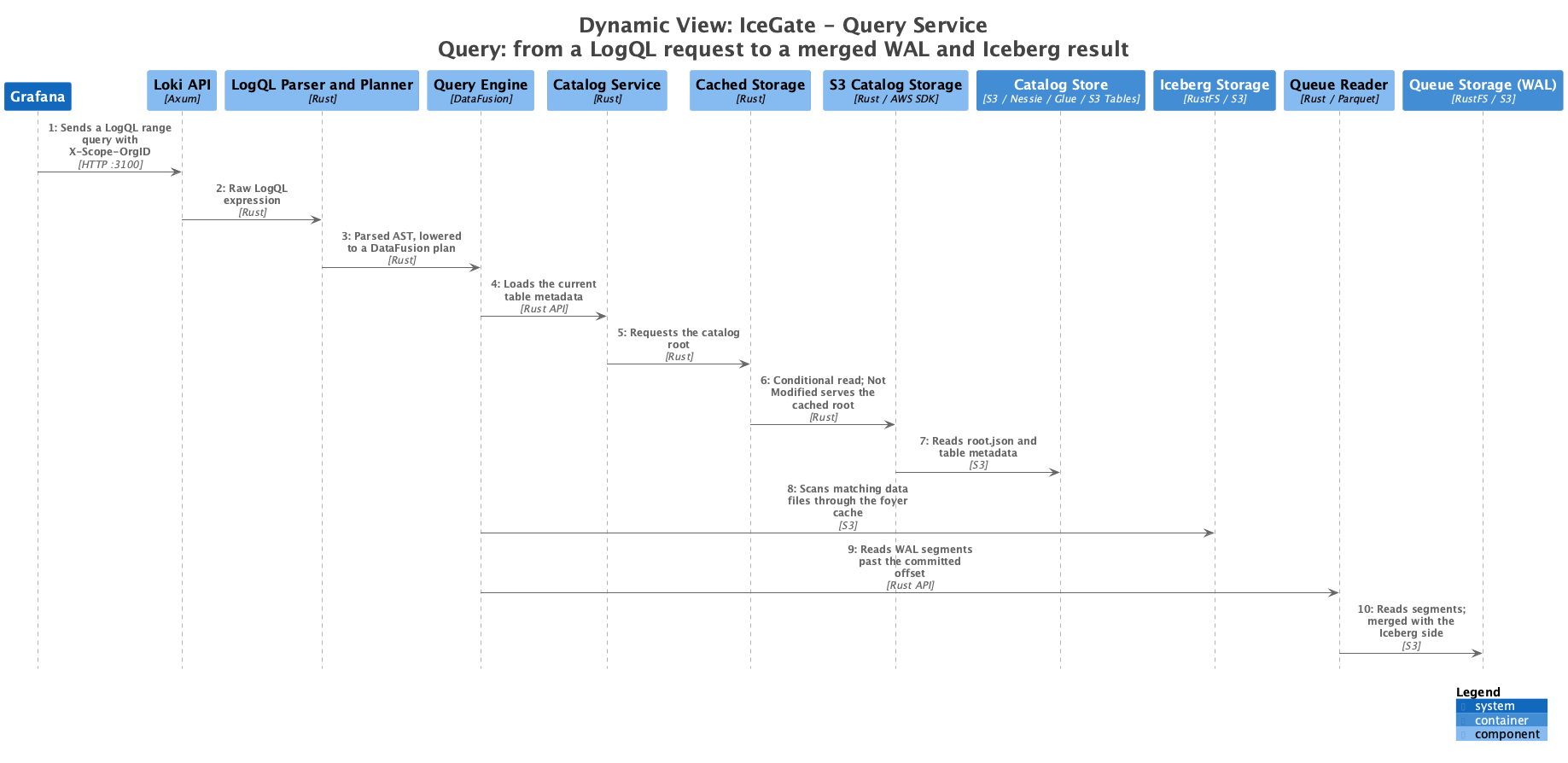

Séquence de Requête

  1. Le client envoie une requête au service Query
  2. La requête est analysée et planifiée par DataFusion
  3. Les données sont lues depuis les tables Iceberg et/ou le WAL
  4. Les résultats sont formatés et retournés

Flux de Shift (Compaction)

  1. Le processus shift du service Ingest surveille les segments WAL
  2. Regroupe les segments en tâches shift
  3. Lit les fichiers WAL en parallèle, fusionne et re-partitionne les données
  4. Écrit les fichiers de données Iceberg optimisés
  5. Valide un nouveau snapshot dans le catalogue, en enregistrant le dernier offset WAL validé dans le résumé du snapshot

Le shift ne supprime jamais les segments WAL. Ils sont récupérés par une règle de cycle de vie objet sur le bucket de la queue, et c'est l'offset du résumé du snapshot qui permet au shift de reprendre là où il s'était arrêté.

L'expiration du cycle de vie est donc un paramètre de durabilité, pas une simple tâche d'entretien : un segment doit survivre au commit qui le couvre. Si le shift est retardé ou en échec au moment où la règle s'applique, les segments dont l'offset n'a jamais été validé sont supprimés et les données sont perdues. Voir Rétention des Données pour le dimensionnement.

Flux de Maintenance

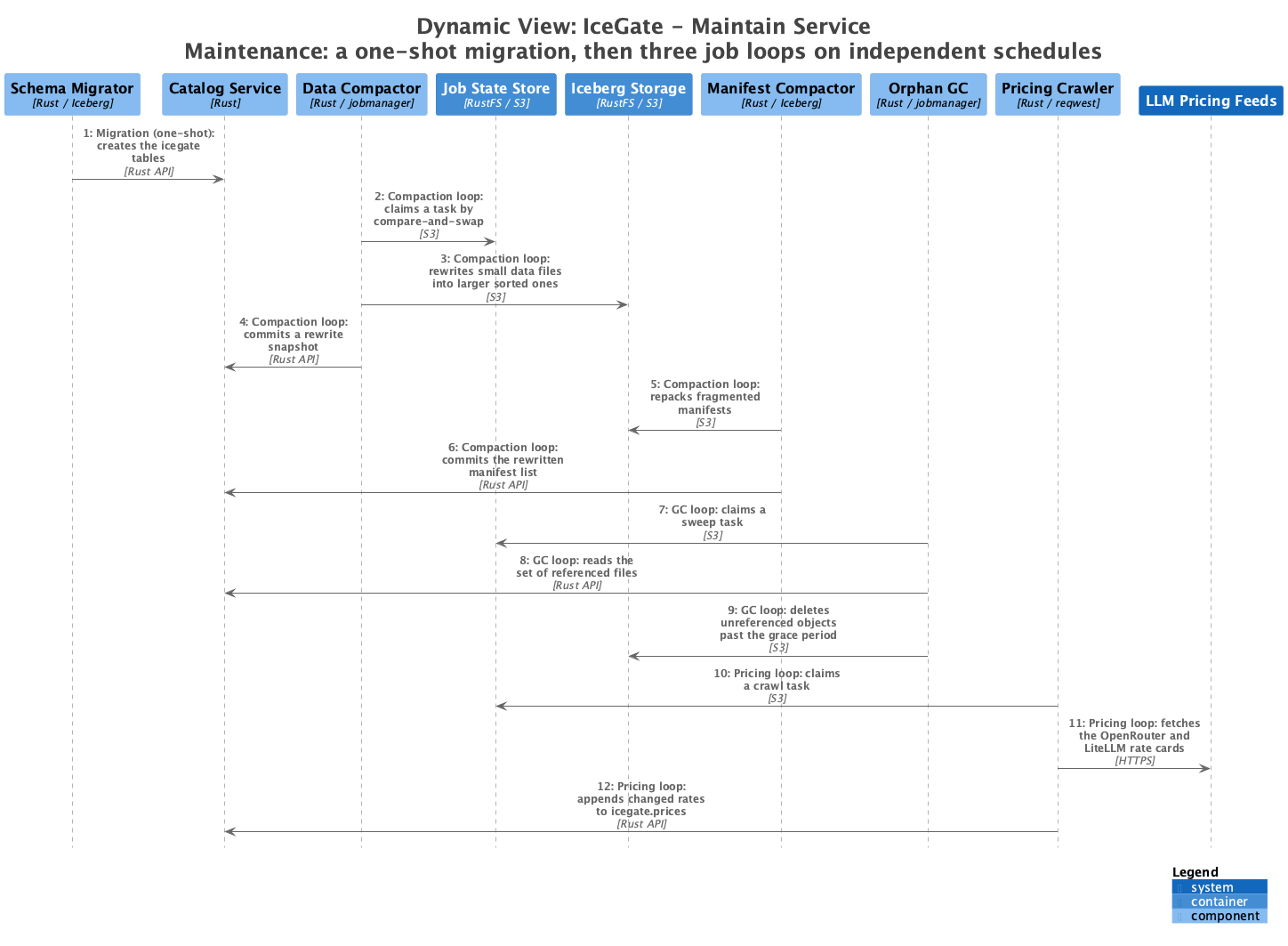

Séquence de Maintenance

La migration est un job unique. La compaction, le GC des orphelins et le crawler de tarifs sont des boucles indépendantes suivant leurs propres cadences - les numéros d'étape ordonnent chaque boucle, pas les boucles entre elles. Chacune réserve son travail sous son propre préfixe d'état de jobs : les boucles ne se disputent donc jamais la propriété des tâches. Elles partagent malgré tout les tables sous-jacentes - la compaction valide des snapshots de réécriture pendant que le GC supprime des objets non référencés - d'où le fait que le GC ne supprime que les fichiers plus anciens que son délai de grâce et que les commits utilisent la concurrence optimiste, avec réessai en cas de conflit.

Évolutivité

Mise à l'Échelle Horizontale

  • Ingest : Augmenter le nombre de réplicas pour un débit plus élevé
  • Query : Augmenter le nombre de réplicas pour les requêtes concurrentes
  • Maintain : Augmenter le nombre de réplicas pour plus de débit de réécriture - les workers partagent leur état de jobs dans le stockage objet via compare-and-swap et valident en concurrence optimiste, les instances parallèles sont donc sûres. Privilégier d'abord l'augmentation du nombre de workers en processus ; les gains s'amenuisent à mesure que les réplicas augmentent, tous les workers d'une table étant en contention sur un unique objet d'état de jobs.

Mise à l'Échelle du Stockage

  • Le stockage objet évolue indépendamment
  • Pas de limites de capacité (paiement à l'usage)
  • Réplication inter-région supportée
